柴油發電機組機房布置方法和設計圖紙

發電機組的機房必須經過設計，以適用于所有可預期的操作和保養那個規定。本手冊的指示僅為一般性指導。機房的設計必須遵守當?shù)卣ㄖㄒ?guī)、消防法規及其其它適用的規定。

2.1 安裝到位

首先選擇在建筑物內，或者是建筑物外部的遮蔭處或單獨的機房。安裝的難易程度和經濟性與發電機組、日用油箱、散熱通風設施、以及相關附件等方面密切相關。

室內和室外安裝考慮的因素：

l 噪聲：機房噪音要求滿足有關國家標準和法規；

l 環境溫度：要求機房室內溫度保持在4℃以上；

l 安裝底座；

l 配電屏和開關轉換柜的安裝；

l 冷卻水加熱器、電池充電器電路等；

l 防洪、防火、防凍、防破壞保障；

l 防溢出、漏油設施。

安裝之前必須考慮以下幾點：

l 底座平面的水平

l 足夠的冷卻空氣供應

l 足夠的新鮮進氣

l 冷卻空氣的排放

l 電氣的連接

l 操作及維修空間的影響

l 噪音標準

l 減震器的安裝

   根據其它相關系統的位置，如通風、配線、燃油管路及排煙等，布置最適當?shù)陌l(fā)電機組位置所在，盡可能接近于總開關箱旁。

   選擇安裝的空間應遠離極端熱或冷的周圍溫度，并保護機組不受天氣條件及閑雜人群的影響與干預。

2.2 機房設備布置

機房設備布置應符合發電機組運行工藝要求，力求緊湊、經濟合理、保證安全及便于維護并符合下列規定：

l 機組最好橫向布置，當受建筑場地限制時，可以縱向布置。

l 機房與控制屏及配電室毗鄰時，發電機出線端及電纜溝宜布置靠近配電室側。

l 輔助設備的布置在柴油機側或靠近機房側墻；蓄電池靠近起動馬達側。

l 機房應采用消音及機房隔音綜合治理措施。治理后的環境噪音應符合國家標準或地方法規。

l 熱風和排煙管道應伸到室外；進風口和排風口盡量相距遠，最好在機組兩端，以免形成氣流短路影響散熱效果；機房內應有通風設施，保證機房有足夠的新風。

l 機組外廓距墻的距離應滿足搬運設備、就地操作、維護檢修或布置輔助設備的需要。

l 對所有的輔助設備（如排氣扇、加熱器、泵）必須提供輔助電源。

機組外廓至墻的推薦凈距離（㎜）

簡單機房建議尺寸：

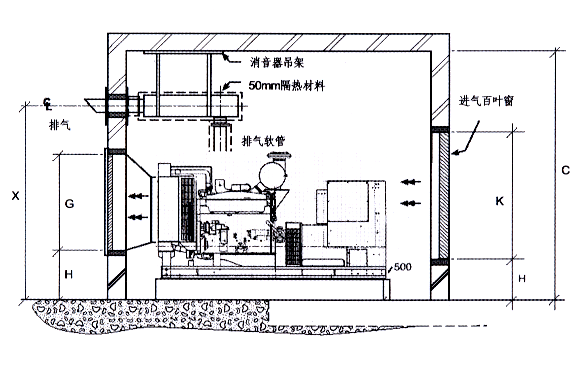

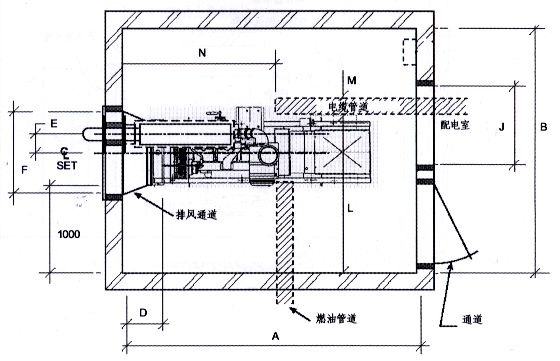

簡單機房布置示意圖（50～500kW）

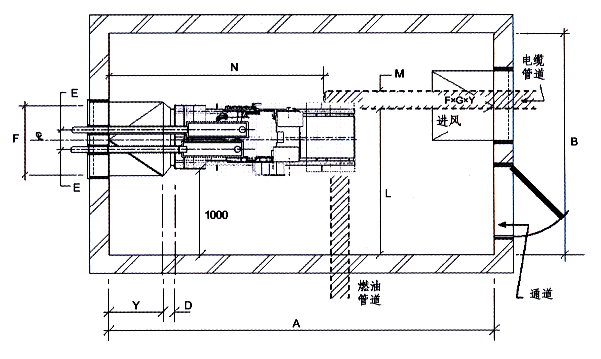

簡單機房

布置示意圖（550～1000kW）

2.3 發電機組噪音的衰減

噪音的存在有3個因素：聲源、傳播途徑和接受者。對于發電機組而言，發電機組是聲源，傳播途徑一般為空氣和可以傳播聲音振動的物質，接受者指受到噪音干擾的被動者，也可指設備的操作員。大部分機組噪音的處理方法都是改變噪音的傳播途徑，因?yàn)楦淖兟曉春徒邮苷叩目赡苄院苄?，主要考慮的噪音有結構噪音和空氣噪音。

結構噪音是指在機組各部分之間傳播或產生的噪音，機組上的運動部件在振動時產生噪音，建筑物結構上連接發電機組的部分振動時也產生噪音，典型的包括有滑動軌道噪音、散熱器排氣噪音、排氣輸送噪音、冷卻劑輸送噪音以及燃料和電輸送噪音。同時，機組的防護罩殼振動也會產生噪音，下面給出了最大限度的減小結構噪音的方法：

l 將機組安裝在彈簧減震器上可以有效地減小振動的傳播；

在排氣管道、排氣輸送、燃油管道、冷卻液輸送管道和電流輸送上采用柔性連接也可以有效地減小振動的傳播，以及減少在空氣中傳播的噪音；

降低發電機組噪音的幾種典型方式：

空氣噪音在整體中顯得十分突出，有自身明顯的特點，主要突出的處于高頻范圍?？梢杂幸韵聨讉€途徑使噪音降至最?。?/span>

l 最簡單的方式是引導噪音，如散熱器或排氣產生的噪音遠離被影響者，讓噪音垂直上升；

l 在空氣管路和周圍墻面以及天花板上敷蓋吸音材料；

l 采用分體式散熱器，選用低速風扇既可減輕噪聲程度又可隔離聲源；

l 建筑隔離墻對降低噪音非常有效，當聲音傳導通過90度角的管道時，高頻噪聲就會大大減小。
